مكونات نقل بلاستيكية
قم ببناء الناقل حول الواجهة الميكانيكية
ابدأ بدراسة الحركة، وتلامس المنتج، والخطوة، والعرض، وواجهة المحرك، بدلاً من الاعتماد على المظهر فقط. موقعنا مُنظّم بحيث يُمكن لمشتري المعدات الأصلية، وفرق الصيانة، ومصنّعي الآلات الانتقال من مشكلة الناقل إلى طلب عرض أسعار قابل للقياس، دون فقدان العلاقة بين مكونات الحزام، والسلسلة، والترس، والدعامة، والنقل.
افصل بين مهام الجري المستقيم، والانحناء/الانثناء الجانبي، والميل، والتراكم قبل اختيار عائلة.
قم بمطابقة الأسطح المغلقة أو المفتوحة أو المضلعة أو الدوارة أو ذات المقابض مع مساحة المنتج واحتياجات التصريف والنقل والجر.
تعامل مع الحزام أو السلسلة والترس المتوافق معها كواجهة قيادة واحدة؛ تحقق من العمود والثقب والترتيب المحوري معًا.
حدد درجة الحرارة، ونوع الاستخدام (رطب أو جاف)، ونوع مواد التنظيف، ومقاومة التآكل، وأي متطلبات خاصة بالمواد.
تصفح المنتجات
عائلات المنتجات
استخدم صفحات العائلة لمقارنة السلاسل، وأنواع الحركة، ووظائف الأسطح، والأبعاد، والمكونات المصاحبة. ثم تقودك بطاقات المنتجات إلى صفحات السلاسل حيث تظهر الأبعاد المتاحة وقيم التشغيل بجوار الرسومات ذات الصلة.
أحزمة بلاستيكية معيارية
استكشف السلاسل، ومتغيرات الاختيار، والرسومات، وإرشادات طلب عروض الأسعار.
استكشف الفئة
سلاسل بلاستيكية لسطح الطاولة
استكشف السلاسل، ومتغيرات الاختيار، والرسومات، وإرشادات طلب عروض الأسعار.
استكشف الفئة
سلاسل نقل بلاستيكية
استكشف السلاسل، ومتغيرات الاختيار، والرسومات، وإرشادات طلب عروض الأسعار.
استكشف الفئة
عجلات مسننة ناقلة وعجلات قيادة
استكشف السلاسل، ومتغيرات الاختيار، والرسومات، وإرشادات طلب عروض الأسعار.
استكشف الفئة
مكونات الناقل
استكشف السلاسل، ومتغيرات الاختيار، والرسومات، وإرشادات طلب عروض الأسعار.
استكشف الفئةاختر حسب السطح والحركة
يتحكم سطح الحزام في دعم المنتج، والتصريف، وتدفق الهواء، والضغط، والجر، بينما تتحكم هندسة التشغيل في كيفية توجيه الناقل. يجب اتخاذ هذين القرارين معًا.
دعم مستقر للمنتج وعمليات نقل سهلة للعناصر التي تحتاج إلى سطح تلامس مستمر.
تدعم التصاميم ذات المساحات المفتوحة تصريف المياه وتدفق الهواء والتنظيف حيث تسمح ظروف ملامسة المنتج بذلك.
يمكن لتكوينات البكرات أن تقلل من الاحتكاك الانزلاقي أو تدعم وظائف التراكم والنقل عندما يتم تصميم السلسلة لذلك.
استخدم مفصلات جانبية مصممة خصيصًا للمنحنيات؛ لا ينبغي إجبار الحزام المستقيم على المرور عبر الانحناء.
تدعم أسطح الإمساك تطبيقات الوضع المائل أو المتحكم فيه عندما يكون المنتج وطريقة التنظيف متوافقين.
يمكن أن تعمل وصلة التلامس المضلعة مع مكونات النقل المناسبة حيث يدعم الشكل الهندسي للسلسلة الواجهة.
كيف يعمل؟
نظام نقل معياري ذو محرك إيجابي
يتم اختيار الأحزمة المعيارية البلاستيكية وسلاسل TableTop مع واجهة القيادة الخاصة بها. يجب مراجعة الخطوة، والهندسة التسلسلية، ونوع العجلة المسننة، وعدد الأسنان، والقطر الداخلي، وترتيب العمود، والموضع المحوري كنظام متكامل بدلاً من اعتبارها حقولاً منفصلة في الكتالوج.
عند استبدال التروس، افحص التروس الموجودة بدقة مماثلة لفحص الحزام. قد يؤدي التآكل غير المتساوي أو عدم المحاذاة أو الترتيب المحوري غير الصحيح إلى تركيز التعشيق على جزء فقط من العرض. بالنسبة للناقلات الجديدة، يجب تضمين دعامة مسار النقل، ومسار العودة، وخلوص الدليل، وإمكانية الوصول للتنظيف، والحركة الحرارية في المراجعة الميكانيكية.
اختر الحزام ومجموعة التروس المتوافقة معه معًا؛ وتأكد من تجويف المشروع والعمود وتكوين الأسنان قبل التحرير.
ملاءمة العملية
حلول التطبيقات
تربط صفحات التطبيق المنتج الميكانيكي بالعملية الحقيقية: استقرار المنتج، والموجهات، والتشغيل الرطب أو الجاف، والمنحنيات، والتراكم، وهندسة النقل، وإمكانية الوصول للفحص.
الأطعمة والمشروبات
مراجعة شروط العملية، وخيارات المنتج، وفحوصات التكامل، وبيانات طلب عروض الأسعار.
عرض الطلب
خطوط تعبئة الزجاجات
مراجعة شروط العملية، وخيارات المنتج، وفحوصات التكامل، وبيانات طلب عروض الأسعار.
عرض الطلب

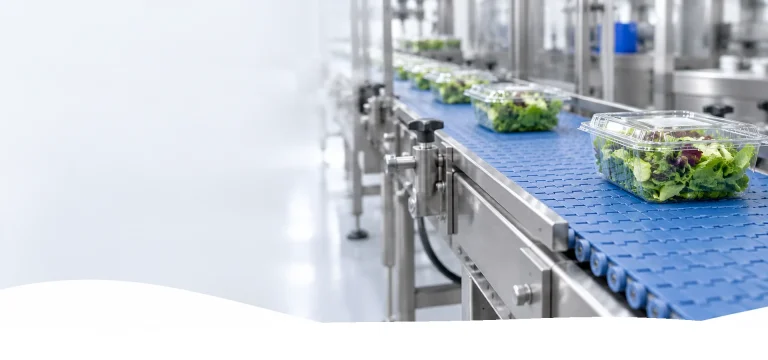

خطوط التعبئة والتغليف
مراجعة شروط العملية، وخيارات المنتج، وفحوصات التكامل، وبيانات طلب عروض الأسعار.
عرض الطلب

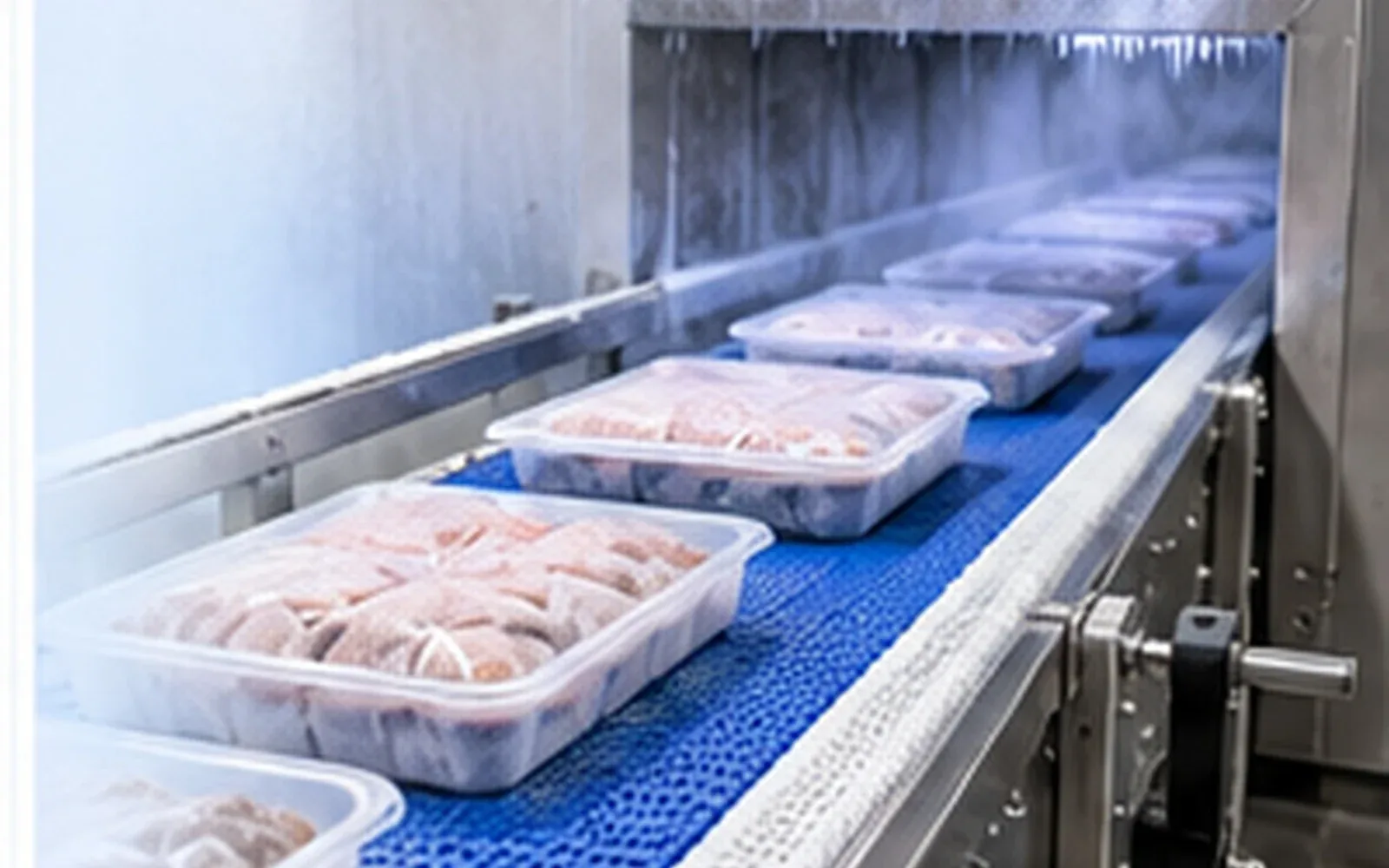

أغذية مجمدة
مراجعة شروط العملية، وخيارات المنتج، وفحوصات التكامل، وبيانات طلب عروض الأسعار.
عرض الطلب
نقل نصف القطر
مراجعة شروط العملية، وخيارات المنتج، وفحوصات التكامل، وبيانات طلب عروض الأسعار.
عرض الطلبقم بإعداد طلب عرض الأسعار
قم بقياس منطقة التماس، وليس الحزام فقط.
لأعمال الاستبدال، سجّل العلامات الموجودة إن كانت مقروءة، والخطوة، والعرض بعد التجميع، وترتيب المفصلات أو القضبان، وشكل الحافة، وعدد أسنان العجلة المسننة، والقطر الداخلي، وحجم العمود، وصور واضحة لطرف القيادة. يُعدّ الرسم التخطيطي ذو الأبعاد والصور العمودية أكثر فائدة من صورة واحدة بزاوية.
بالنسبة للناقل الجديد، أضف المنتج المنقول، والحمل العادي والأقصى، والسرعة، ودرجة حرارة التشغيل، وظروف التشغيل (رطبة أو جافة)، وطريقة التنظيف، وشكل المنحدر أو المنحنى، ومناطق التجميع، ومتطلبات النقل. يمكن ترك القيم غير المعروفة مفتوحة للمراجعة بدلاً من تقديرها.
التحكم في العمليات
سير عمل التصنيع والتفتيش
يوضح مخطط سير العمل المرئي أدناه أنواع تحضير المواد، والتشكيل، وتشطيب المكونات، والفحص البُعدي، وفحوصات التجميع ذات الصلة بمكونات النقل البلاستيكية. يجب ذكر متطلبات الفحص الخاصة بالمشروع في طلب عرض الأسعار عندما تكون بالغة الأهمية.

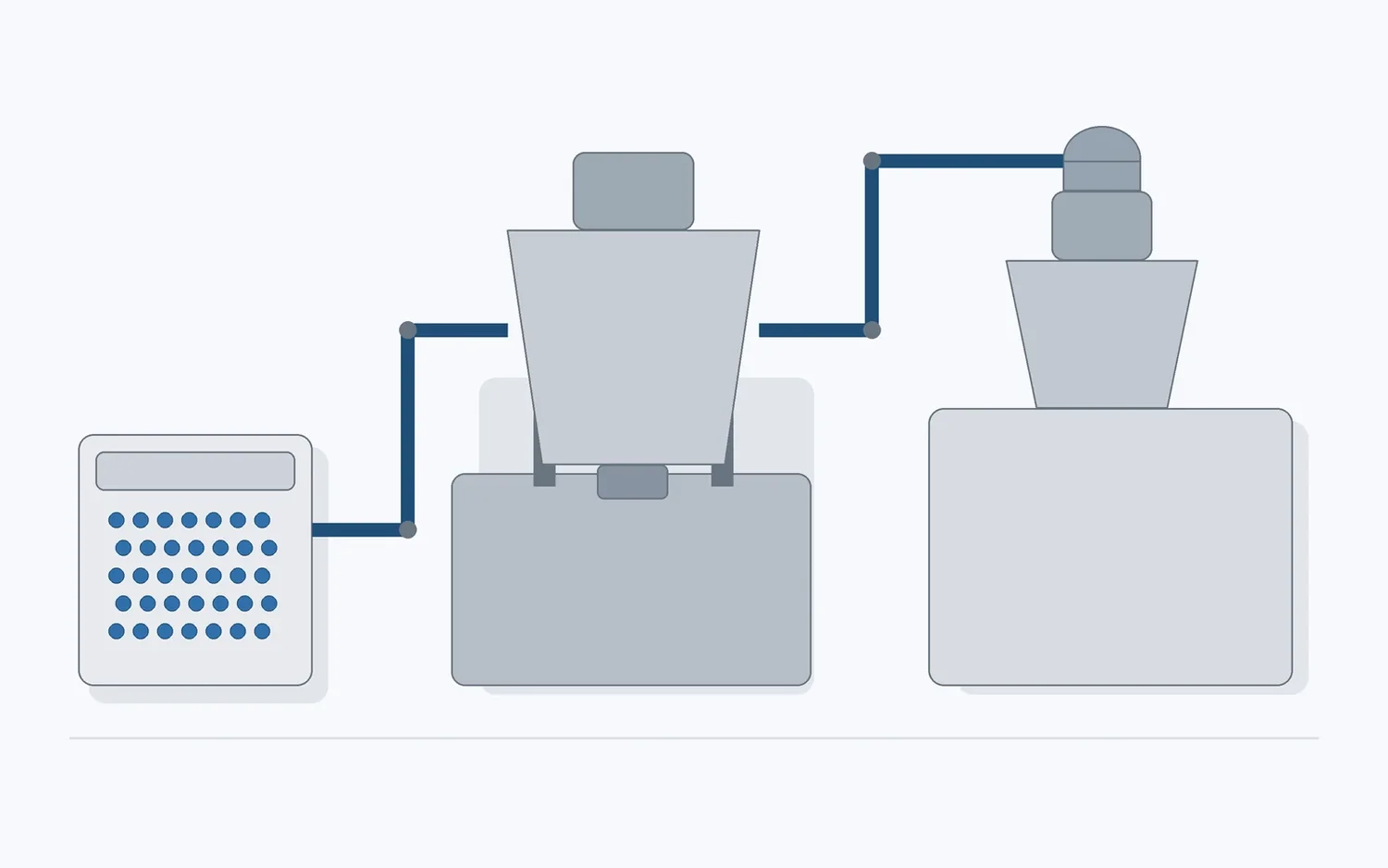

تحضير المواد
تشكيل الوحدات النمطية
تشطيب المكونات
الفحص البُعدي
فحص التروس
التجميع وفحص التشغيل
الموارد الهندسية
أدلة الاختيار والاستبدال والصيانة
استخدم مكتبة الهندسة لاختيار درجة الميل والسطح، واتخاذ القرارات المتعلقة بالمواد، ومطابقة التروس، وأنظمة نصف القطر، وقياسات الاستبدال، والتنظيف، واستكشاف الأخطاء وإصلاحها.
كيفية إعداد طلب عرض أسعار لحزام ناقل بلاستيكي
دليل هندسي لطلب فني كامل للمشاريع الجديدة والاستبدالية، بما في ذلك القياس والاختيار وفحوصات الواجهة والصيانة وإعداد طلب عروض الأسعار.
اقرأ المزيد
تطبيقات نقل الحزام المعياري ذو الأضلاع المرتفعة
دليل هندسي لهندسة الأضلاع، ونقل الأمشاط، ودعم المنتج، بما في ذلك القياس، والاختيار، وفحوصات الواجهة، والصيانة، وإعداد طلبات عروض الأسعار.
اقرأ المزيدحزام ناقل معياري عالي الاحتكاك للناقلات المائلة
دليل هندسي لسطح القبضة، والهندسة المائلة، وقاعدة المنتج، بما في ذلك القياس، والاختيار، وفحوصات الواجهة، والصيانة، وإعداد طلبات عروض الأسعار.
اقرأ المزيدتراكم وضغط المنتج على سلاسل النقل البلاستيكية
دليل هندسي لضغط المنتج، وأسطح البكرات، والتحكم في الخط، بما في ذلك القياس، والاختيار، وفحوصات الواجهة، والصيانة، وإعداد طلبات عروض الأسعار.
اقرأ المزيدجاهز للمراجعة
أرسل بيانات الناقل
يرجى تزويدنا بالطراز أو السلسلة إن أمكن، بالإضافة إلى الأبعاد والتصميم وظروف التشغيل والكمية والرسومات أو الصور. سنستخدم هذه المعلومات لتحديد مسار المنتج المناسب ونقاط التأكيد المتبقية.
