Бұл өнім тобы нені шешуге арналған
Ішкі радиус геометриясы және бағыттаушы тіреуіш негізгі таңдау айнымалылары болып табылатын қисық орналасуларға арналған бүйірлік иілгіш модульдік конструкция. Бұл бет сериялық деңгейдегі баға ұсынысынан бұрын өнім тобын тарылту қажет өнеркәсіптік сатып алушылар үшін ұйымдастырылған.
Пластикалық модульдік конвейер - оң жетекті жүйе. Таспа немесе шынжыр тасымалданатын өнімді, тірек бетін, біліктің орналасуын, жұлдызшаның орнын, қайтару жолын, бағыттаушыларды, берілістерді, температураны, тазалау режимін және жинақтау әрекетін қамтитын толық механикалық интерфейстің бөлігі ретінде таңдалуы керек. Кішкентай геометриялық сәйкессіздік артикуляцияны немесе тістердің қосылуын өзгерте алады, сондықтан сатып алу туралы шешімдер тек визуалды ұқсастыққа емес, өлшенген интерфейстерге негізделуі керек.
Конфигурация жолдары
- Серияға тән геометрияны және жұптасу интерфейстерін растаңыз.
- Өлшемдері мен жұмыс жағдайларын бірліктермен жазып алыңыз.
- Расталмаған болжамдарды жарияланған конфигурациядан тыс ұстаңыз.
Серияны таңдамас бұрын түзу, радиус/бүйірлік иілу, көлбеу, жинақтау және тасымалдау міндетін бөліңіз.
Өнімнің ізіне, дренажына, тасымалдауына және тарту қажеттіліктеріне сәйкес жабық, ашық, қабырғалы, роликті немесе ұстағыш беттерді таңдаңыз.
Үйлесімді жетек/бос жүріс механизмі компоненттерін таңдау үшін тізбектей және қадамды пайдаланыңыз; тесік пен білік деректерін тексеріңіз.
Температураны, ылғалдылықты, тазалау химиясын, абразивтілікті және арнайы материал талаптарын жазып алыңыз.
Таңдау айнымалылары
Ауыстыру жұмыстары үшін ең пайдалы бастапқы ақпарат - бар белдік немесе шынжыр идентификациясы, қадам, жиналған ені, топса немесе шыбық орналасуы, жиек профилі, жұлдызша тістерінің саны, жұлдызша тесігі, біліктің өлшемі және жетек пен қайтару ұштарының анық фотосуреттері. Бұрынғы таңбалау оқылмаған кезде, өлшемді эскиз және бірнеше перпендикуляр фотосуреттер бір перспективалық кескінге қарағанда сенімдірек.
Жұмыс ортасы маңызды, себебі термопластикалық материалдар температураға, ылғалға, химиялық заттарға, абразияға және үздіксіз сырғанау жанасуына әртүрлі жауап береді. Жарияланған сериялық мәндер олардың көрсетілген материал кодтарымен және температура диапазондарымен бірге пайдаланылуы керек. Материалды тек ұқсас түсі болғандықтан ғана алмастыруға болмайды; түс материалды анықтаудың жеткілікті әдісі емес.
Қолжетімді өнімдер
Роликтері бар 1285 сериялы радиус белдігі
Өнеркәсіптік тасымалдау және ауыстыру жұмыстарына арналған роликтері бар 1285 сериялы радиус белдігі, серияға тән өлшемдері, интерфейс тексерулері және RFQ нұсқаулығы бар.
Техникалық сипаттамаларды қарау
1285 сериялы Radius Sideflex жалпақ белдік
1285 сериялы Radius Sideflex жазық белдігі өнеркәсіптік тасымалдау және ауыстыру жұмыстарына арналған, серияға тән өлшемдері, интерфейс тексерулері және RFQ нұсқаулығы бар.
Техникалық сипаттамаларды қарауҚолданылуы және пайдалану шарттары
Тамақ және сусындарды өңдеу, бөтелкеге құю, орау, салқындату немесе мұздату және жалпы материалдарды өңдеу өнімді қолдаудың, тазалаудың, жинақтаудың, қисық сызықтың және тасымалдау талаптарының әртүрлі үйлесімдерін жасайды. Пайдалы қолдану сипаттамасына өнімнің өлшемдері мен негізі, желі жылдамдығы, конвейердің ені, көлбеу немесе қисық сызық геометриясы және конвейер өнімді жинай ма, жоқ па, кіреді.
Тасымалдаулар ұзын конвейер аралықтары сияқты инженерлік назар аударуға лайық. Кішкентай немесе тұрақсыз өнімдерге тарақ тақтасы, ролик көпірі, тұмсық орналасуы немесе басқарылатын өлі тақта геометриясы қажет болуы мүмкін. Мақсат тек көрінетін кішкентай саңылау емес; интерфейс өнімді ұстап тұруы және қозғалатын модульдер мен қозғалмайтын бөлшектер арасындағы кедергілерді болдырмауы керек.
Сәйкестік тексерулері
| Тексеру | Нені растау керек |
|---|---|
| Белдік/тізбек сериясы | Тісжегілерге тапсырыс бермес бұрын, олардың нақты тұқымдасы мен биіктігін растаңыз. |
| Тісжегі | Тістердің санын, тесікті, білікті және жетек/бос жүріс механизмінің жұмысын тексеріңіз. |
| Қолдау | Тозу жолақтарын, қайтару роликтерін, бағыттаушыларды және тасымалдау жабдығын тексеріңіз. |
| Ені | Серияға тән модульді арттыру немесе құрастыру ережесін қолданыңыз. |
| Қисық баж | Тек қисық сызық қажет болған жағдайда бүйірлік иілу/радиус дизайнын пайдаланыңыз. |
| Материал | Көрсетілген материал нұсқаларын температура мен қоршаған ортаға сәйкестендіріңіз. |
Баға белгілеуден бұрын конфигурацияны жазып алыңыз
For Radius Modular Belts, the useful purchasing record is the exact series or measurable replacement geometry, assembled width, surface or attachment configuration, and the mating drive information. Keep the belt or chain description together with sprocket family, tooth count, bore or shaft details, guide or return components, and any transfer part that physically depends on the selected geometry. This prevents a later quotation or reorder from being based on the product name alone.
Сол жазбаға пайдалану міндетін қосыңыз: тасымалданатын өнім, жүктеме, жылдамдық, температура, ылғалды немесе құрғақ қызмет, тазалау әдісі, жиналу, көлбеу немесе қисық жағдайы және саны. Егер мән белгісіз болса, оны бағалаудың орнына ашық растау элементі ретінде белгілеңіз. Ауыстыру үшін қозғалатын компоненттің де, оны қоршаған конвейердің де фотосуреттері әсіресе пайдалы, себебі ауыстыру белдігі немесе шынжыры дұрыс анықталған кезде де жұлдызшалардың, бағыттауыштардың немесе тірек бөлшектерінің тозуы шешімге әсер етуі мүмкін.
Жиі қойылатын сұрақтар
Модульдік белдік пен үстел үстіндегі тізбектің арасынан қалай таңдауға болады?
Өнімнің ізі мен конвейер енінен бастаңыз, содан кейін тасымалдау, қисық сызық, жинақтау және тазалау талаптарын салыстырыңыз.
Иілген конвейерде түзу жүретін таспаны қолдануға бола ма?
Жоқ. Қисық сызық көрсетілген радиусы мен бағыттаушы орналасуы шегінде бүйірлік бағытталатын белдікті немесе шынжырды қажет етеді.
Бар жұлдызшаларды қайта пайдалану керек пе?
Сериялардың үйлесімділігі, тістің жағдайы, тесік/біліктің сәйкестігі және тозуы тексерілгеннен кейін ғана.
Ескірген бөлшекті сәйкестендіруге бола ма?
Иә, дыбыс биіктігі, ені, жетектің мәліметтері және жеткілікті фотосуреттер немесе үлгі берілген кезде.
RFQ-ға не жатады?
Сериялы немесе бар таңбалау, қадам, ен, орналасу, өнім жүктемесі, қоршаған орта, жұлдызша/білік деректері, саны және сызбалары/фотосуреттер.
Серияны таңдамас бұрын сәйкестікті тексеру
Өнімдер тобы іздеуді тарылтады, бірақ соңғы таңдау әлі де айналасындағы конвейерге байланысты. Көрнекі түрде ұқсас компоненттің механикалық түрде ауыстырылатын ретінде қарастырылуына жол бермеу үшін төмендегі тексерулерді пайдаланыңыз.

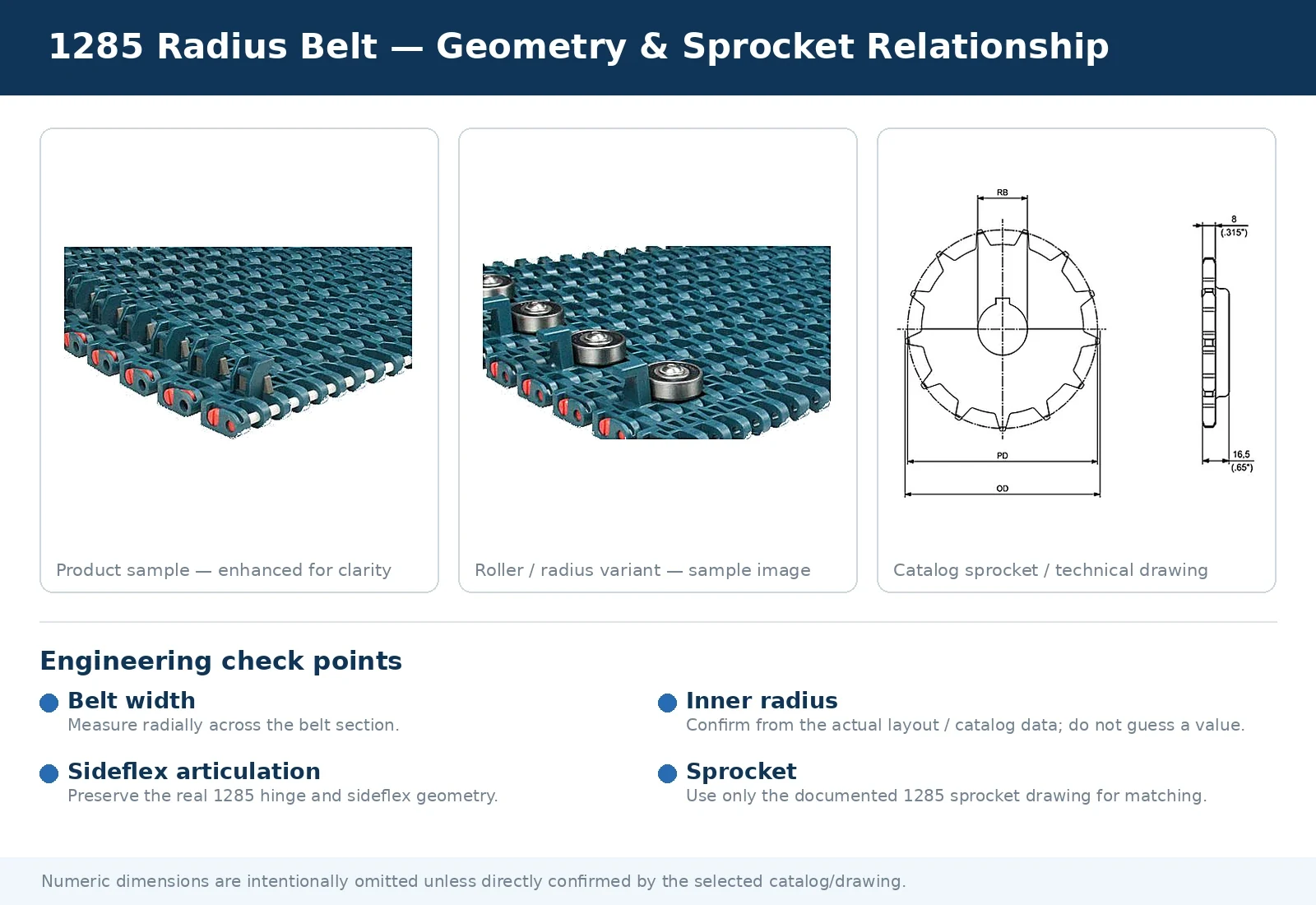

Серияны сәйкестендірмес бұрын, белдіктің енін, ішкі радиусын, бұрылыс бұрышын, бағыттаушы жолды және бүйірлік иілу құрылымын растаңыз.
Ішкі және сыртқы бағыттаушының жанасуын, тозу беттерін және саңылауларын тек бір нүктеде емес, бүкіл қисық арқылы тексеріңіз.
Материалға немесе тозуға әсер етуі мүмкін өнімнің жүктемесін, жылдамдығын, температурасын, ылғалды немесе құрғақ қызмет көрсетуді, тазалау химиясын және ластануын жазып алыңыз.
Қолжетімді болған кезде сериялық белгілерді, тікелей өлшеулерді, жұлдызша/білік туралы ақпаратты, жетек пен қайтару ұштарының санын және фотосуреттерін беріңіз.
Ауыстыру жобалары: Ескі компонентті және жұптасатын конвейерді бірге салыстырыңыз. Егер бар жетек, бағыттаушы немесе тірек компоненттері тозған немесе дұрыс тураланбаған болса, жаңа таспа немесе шынжыр әлі де нашар жұмыс істей алады.
Жаңа жабдықтар: белдікті немесе шынжырды тек жетек, тіреу, беру және тазалау-қолжетімділік бөлшектері анықталғаннан кейін ғана босатыңыз. Бұл өнімді таңдауды оқшауланған компонент туралы шешім емес, машина дизайнының бір бөлігіне айналдырады.
Серия деңгейіндегі RFQ дайындаңыз
Қолжетімді болған кезде қолданыстағы серияны немесе өнімнің таңбалауын, қадамын, жиналған енін, жетек пен білік деректерін, қолдану шарттарын, санын және анық фотосуреттерді немесе сызбаларды жіберіңіз. Растау үшін белгісіз мәндерді белгілеуге болады.
